产品特性
PRODUCT
CHARACTERISTICS

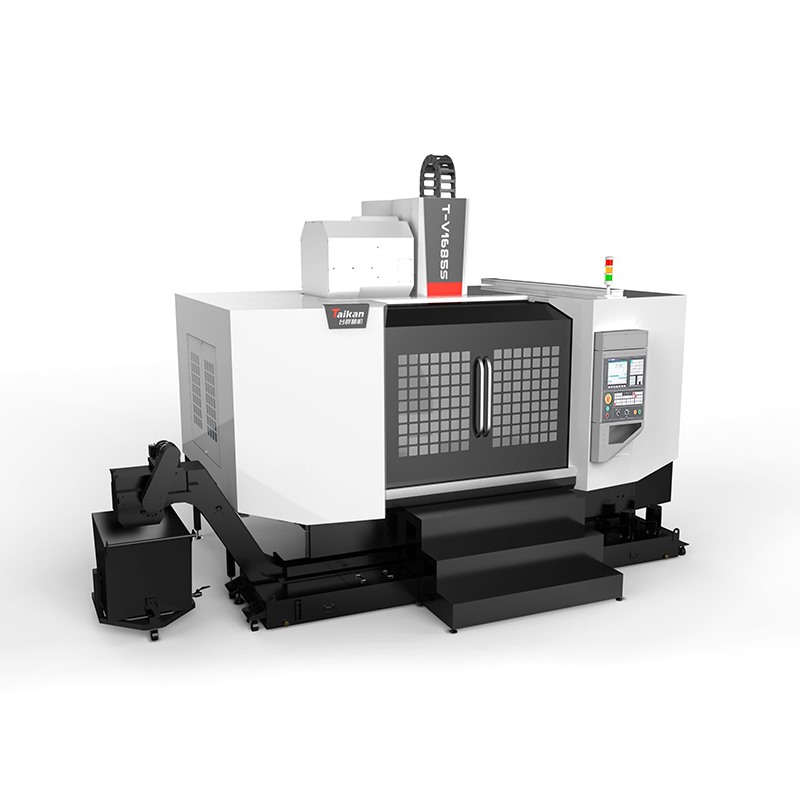

台群精机立式加工中心T-V1685S是一款高刚性、高稳定性、可承载更大切削力的设备：
1、整机结构为定柱式，十字滑台结构，机床Y轴采用四导轨设计，确保加工时的重负荷能力，保证加工精度。
2、三轴导轨采用高刚性线轨承载，高刚性，低摩擦，低噪音、抗震性强，可以承载更大的切削力；
3、主轴采用高刚性高扭矩主轴，并前端采用迷宫设计，并带气幕保护功能，配置循环冷却装置，使得主轴温升小、热变形小、加工精度高；
4、机床排屑采用内置双螺排，前置链板式排屑机，减少人工清理时间，自动化、人性化、高效率。配置迷宫式水箱过滤系统，为工件加工提供干净的切削液；
5、配备高性能数控系统，保障了机床控制的稳定性，并具备优越的数控加工功能和辅助功能。
应用领域
APPLICATION
AREA
适用于中大型箱体类、板类、盘类、阀门类、壳体类、模具等复杂零件的多品种中小批量加工，广泛应用于精密零件、五金、汽配、医疗器械行业。
加工工件
MACHINING
WORKPIECE

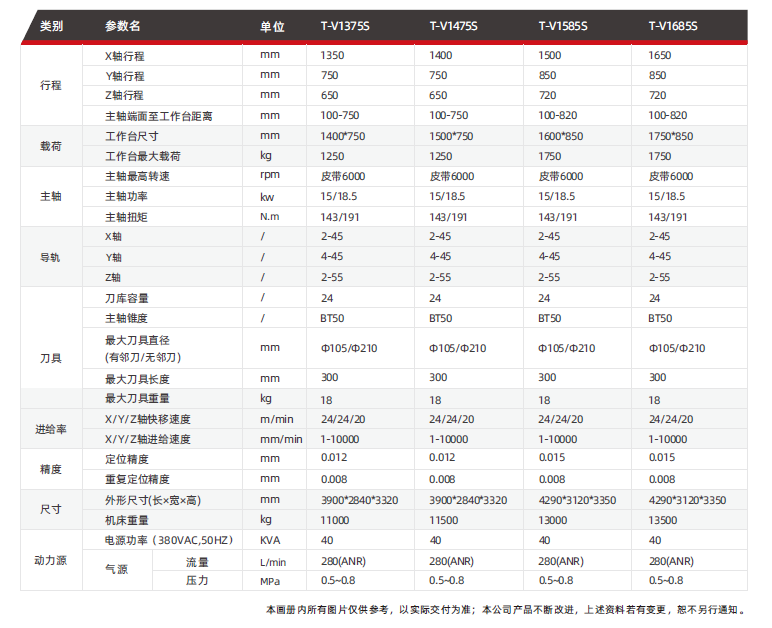

产品参数
PRODUCT
PARAMETERS
|
项目 |
单位 |
T-V1685S |
|
工作台尺寸 |
mm |
1700*850 |
|
X/Y/Z三轴行程 |
mm |
1650/850/850 |
|
主轴鼻端至工作台距离 |
mm |
120-970 |
|
工作台T型槽(槽数-槽宽*间距) |
mm |
5-18*125+2-18*100 |
|
主轴转速（选配） |
r/min |
皮带6000（直联12000） |
|
主轴锥度（选配） |
/ |
BT50（BT40） |
|
X/Y/Z三轴快速移动率 |
m/min |
24/24/20 |
|
刀库容量 |
把 |
24 |
|
刀具重量 |
kg |
15 |
|
刀具长度 |
mm |
300 |
备注：以上所有图片仅供参考，以实际交付为准；本公司产品不断改进，上述资料若有变更，恕不另行通知。
